Upgrade für die Beleuchtung #
Die Stimmung auf der Anlage steht und fällt mit dem Licht. Doch während Alfred das hochfrequente Flimmern unserer LED-Beleuchtung (Bahnsteige, Häuser, Gleisfeld) kaum wahrnahm, hat es mich tierisch genervt. Das Problem: Unsere Basis sind die robusten Märklin-Lichttransformatoren (Art. Nr. 6001). Diese liefern zuverlässig 16V Wechselspannung (AC) – eigentlich ideal, wäre da nicht das 50Hz-Flackern der modernen LEDs.
Warum flackert es überhaupt? #
Unser Strom aus dem Trafo wechselt 50-mal pro Sekunde die Richtung (50 Hz). Eine LED leuchtet aber nur, wenn der Strom in die “richtige” Richtung fließt. Das bedeutet, sie schaltet sich eigentlich 50-mal pro Sekunde aus und wieder ein. Während Alfred das vielleicht noch als “statisches Licht” wahrnimmt, registrieren empfindliche Augen diese kurzen Dunkelphasen als unruhiges Flimmern.
Warum nicht einfach neue Netzteile? #
Ein kompletter Umstieg auf DC-Netzteile kam nicht infrage. Warum funktionierende, kraftvolle Märklin-Trafos entsorgen? Wir wollten die vorhandene Infrastruktur nutzen, aber das Ausgangssignal “glätten”.
Die Lösung: Brückengleichrichter von Schönwitz #
Wir haben uns für die Brückengleichrichtermodule von Modellbahn Schönwitz entschieden. Diese kleinen Bausteine sind die perfekte Brücke zwischen der AC-Welt von Märklin und der DC-Anforderung der LEDs.
Die Brückengleichrichter wandeln mittels Dioden und einem Pufferkondensator die Wechselspannung in eine gleichmäßige Gleichspannung um. Das Ergebnis ist ein absolut ruhiges, stehendes Licht.

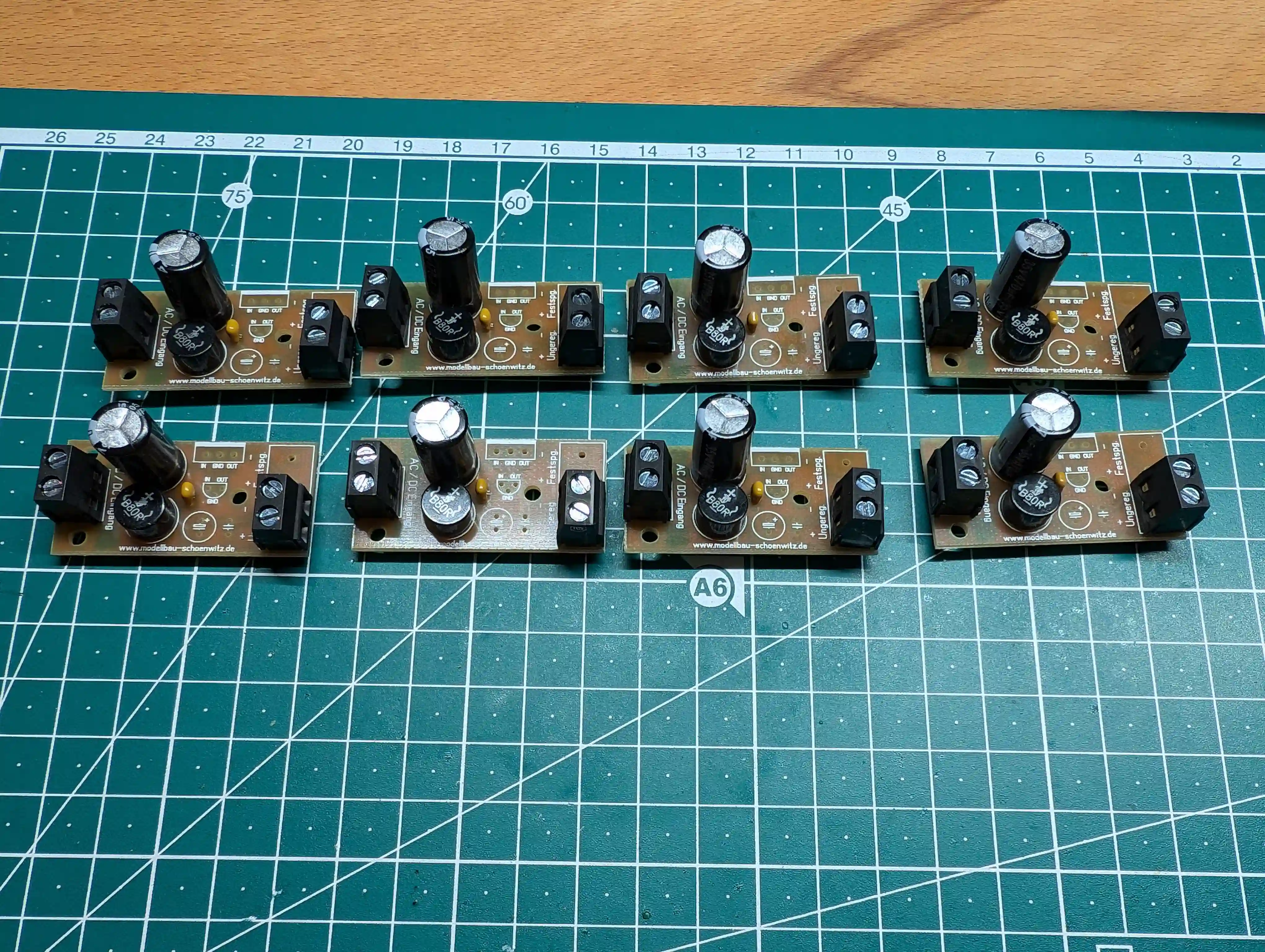

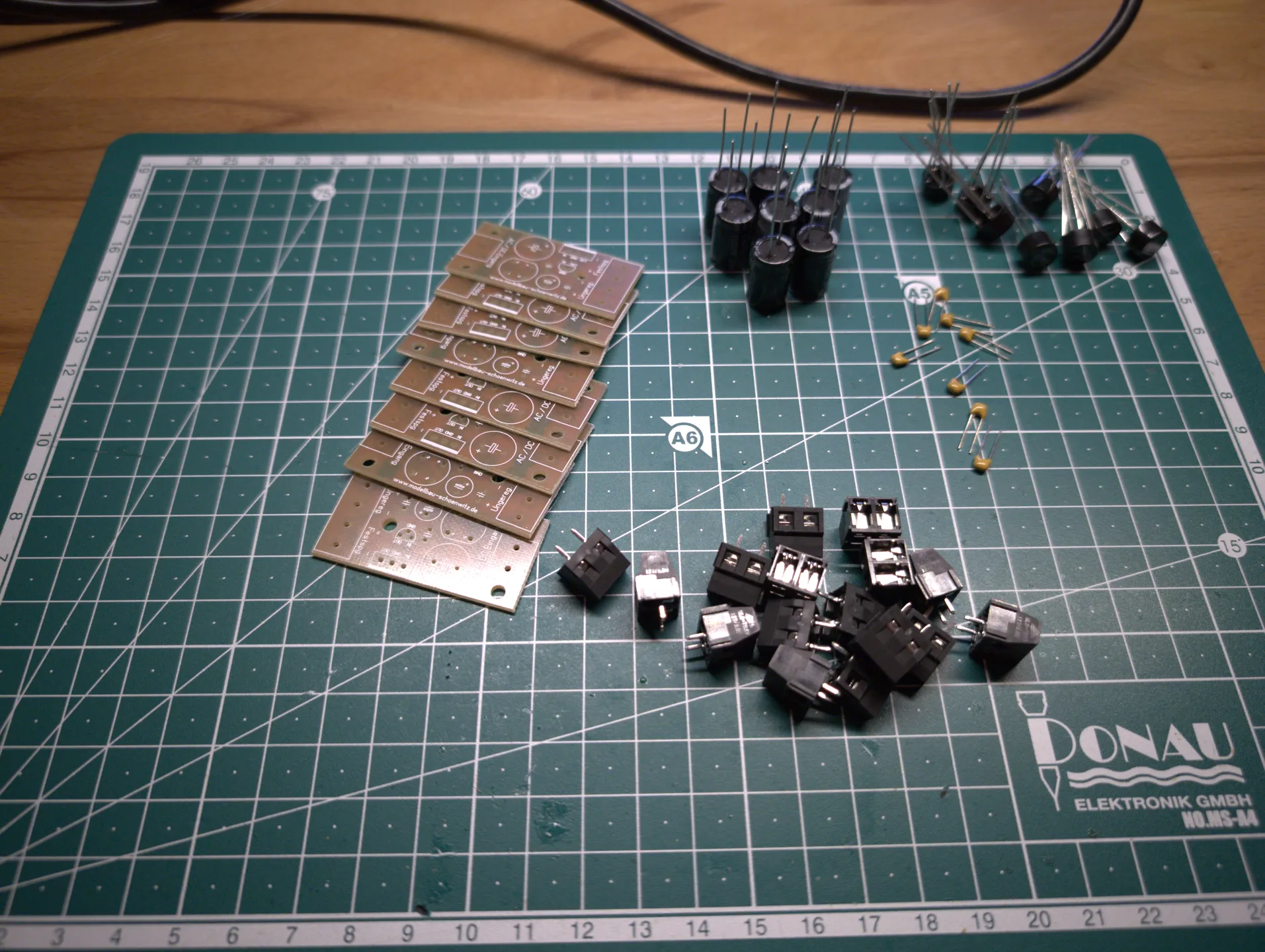

Clever geplant: Lastverteilung & DIY-Faktor #

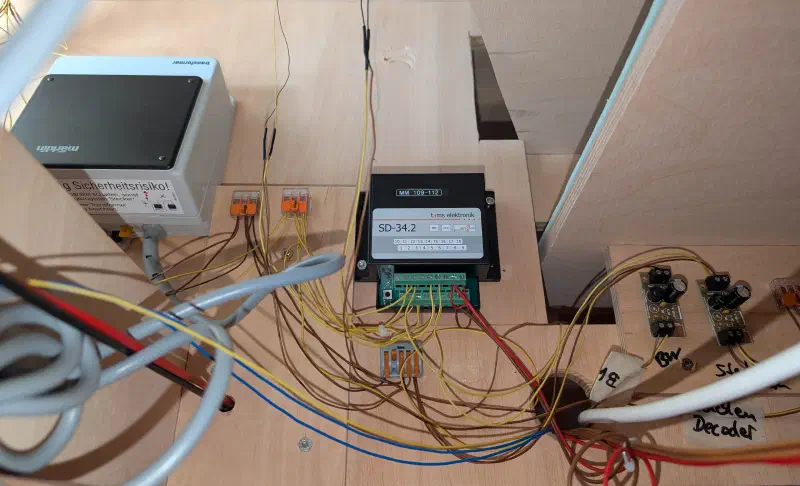

Wir haben nicht einfach einen großen Gleichrichter für alles genommen, sondern mehrere Module über die Anlage verteilt. Das hat handfeste Vorteile:
-
Wärmeentwicklung: Da Gleichrichter bei hoher Last warm werden können, halten wir die thermische Belastung pro Modul niedrig, indem wir die Verbraucher (Häuser vs. Gleisfeld) aufteilen.
-
Sicherheit: Wir überlasten die einzelnen Bauteile nicht und erhöhen die Lebensdauer der Elektronik unter der Platte.
Fazit #

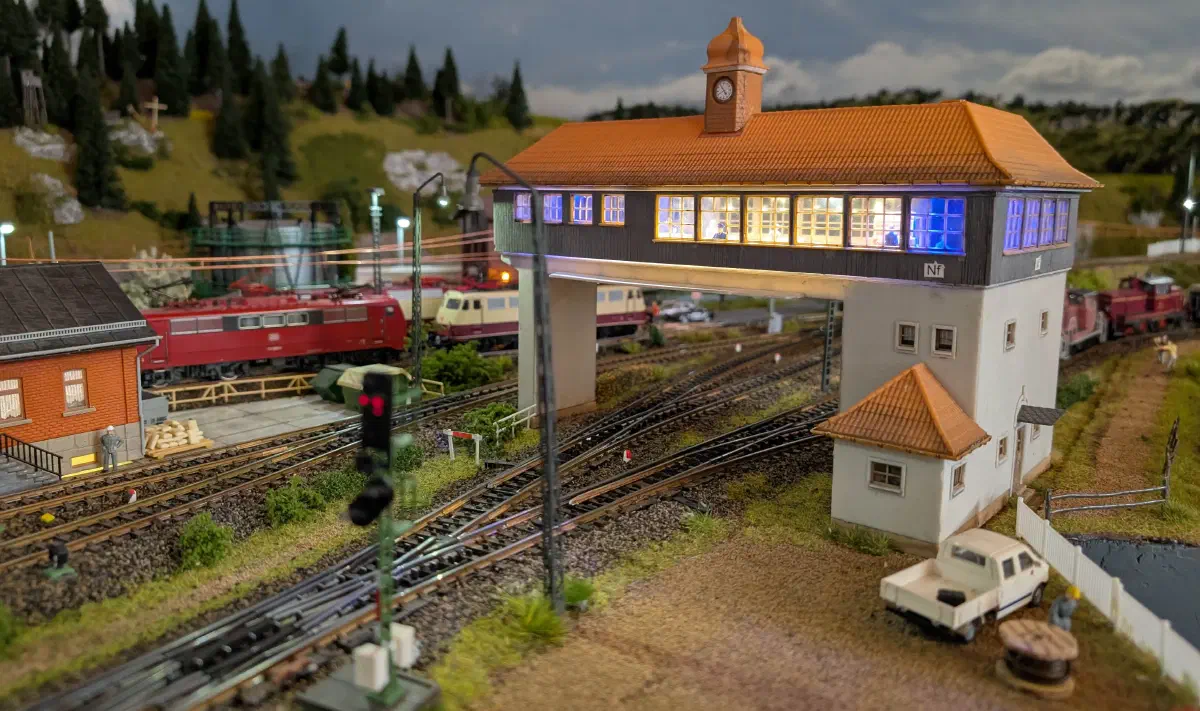

Das Ergebnis kann sich sehen lassen: Die Beleuchtung auf der Anlage ist nun absolut flackerfrei und erzeugt eine völlig neue Atmosphäre. Die LEDs leuchten gleichmäßig und ruhig – genau so, wie es sein sollte. Dank der cleveren Lastverteilung auf mehrere Module bleibt alles schön kühl, und die Lebensdauer der Elektronik wird maximiert.
Ein netter Nebeneffekt: Auch bei Videoaufnahmen gibt es nun kein Flackern mehr – früher ein ständiges Problem bei Aufnahmen mit dem Smartphone. Und die LEDs leuchten durch die Gleichspannung sogar noch etwas heller als zuvor am Wechselstrom-Trafo.
